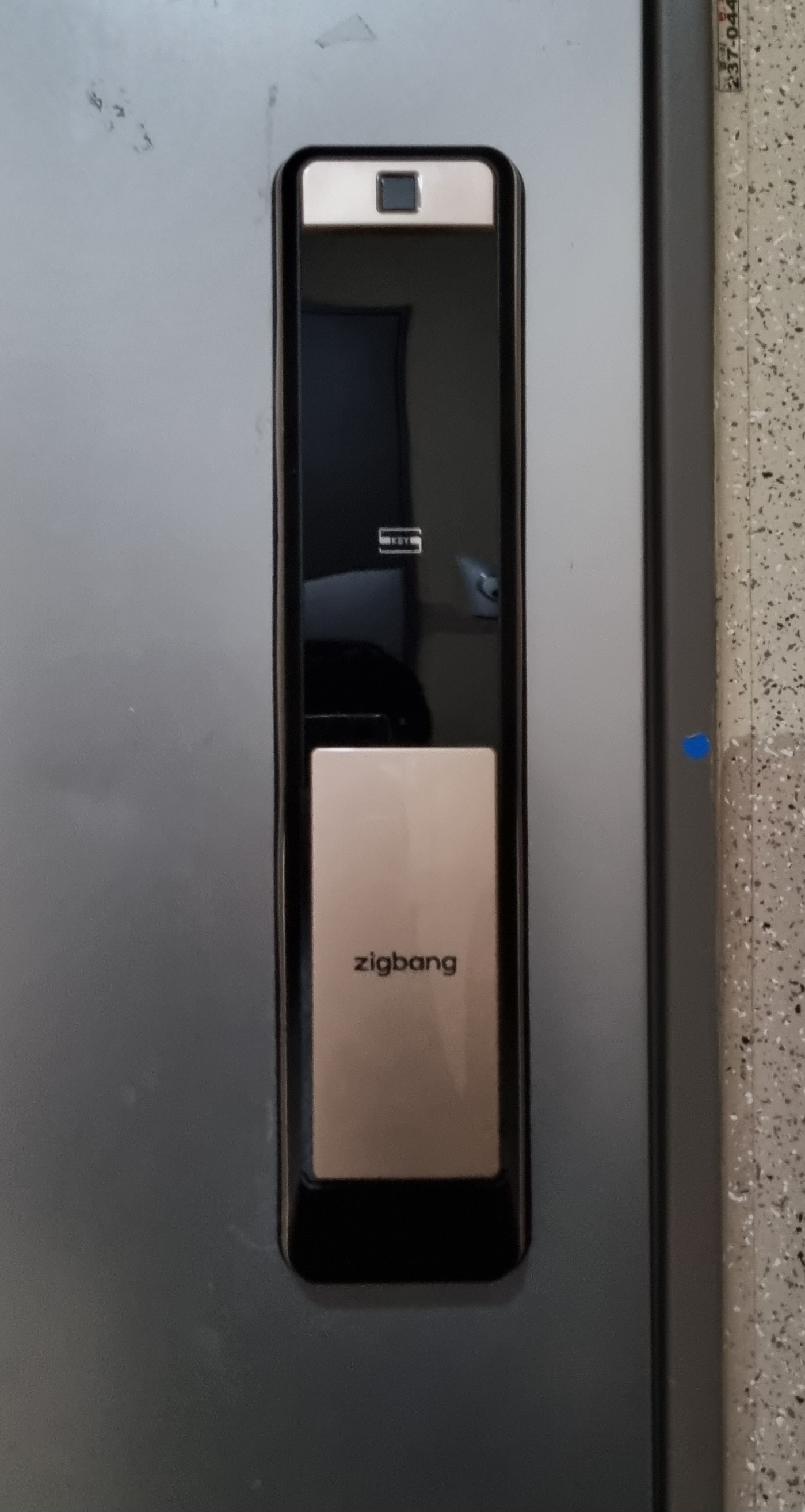

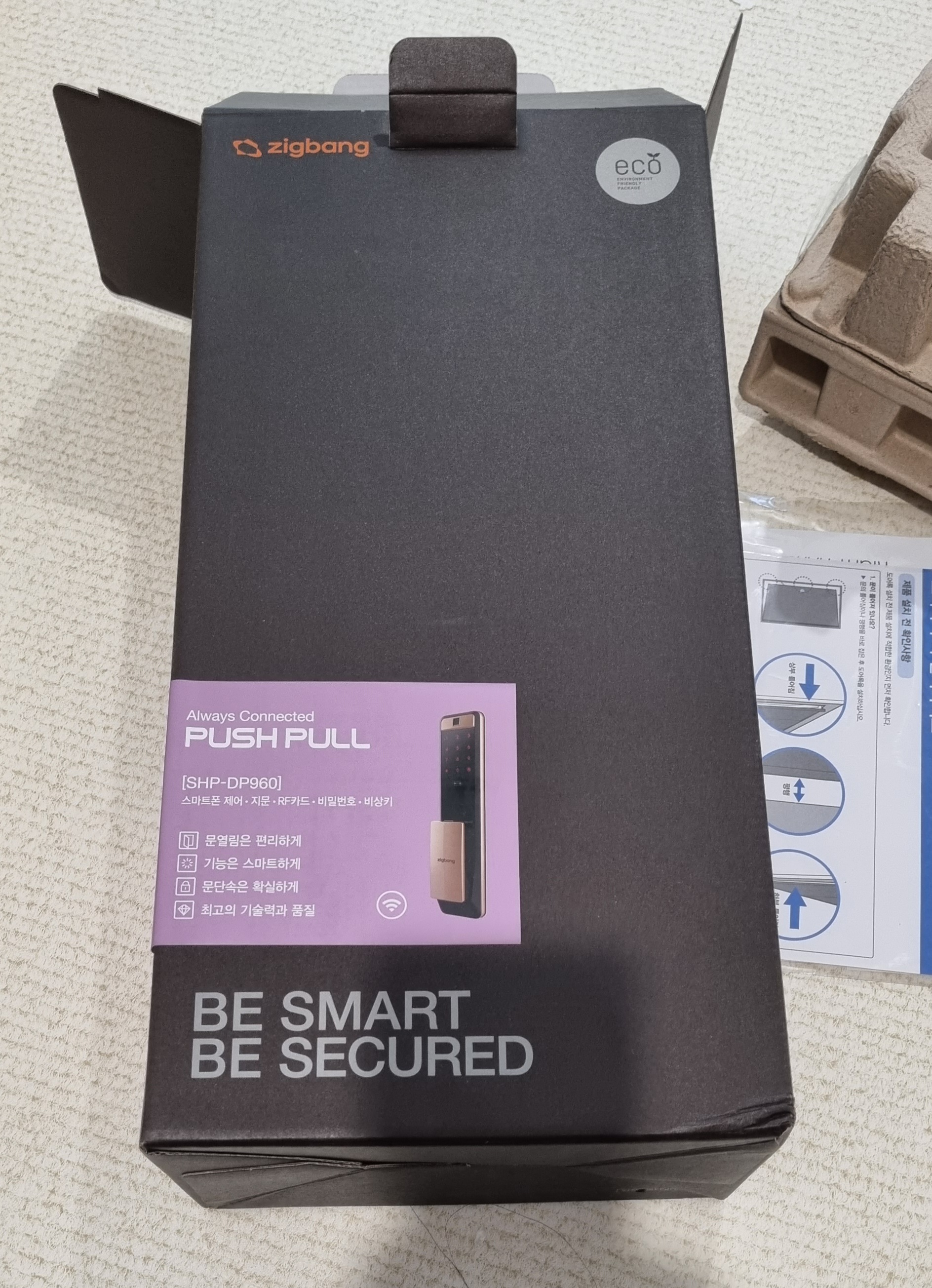

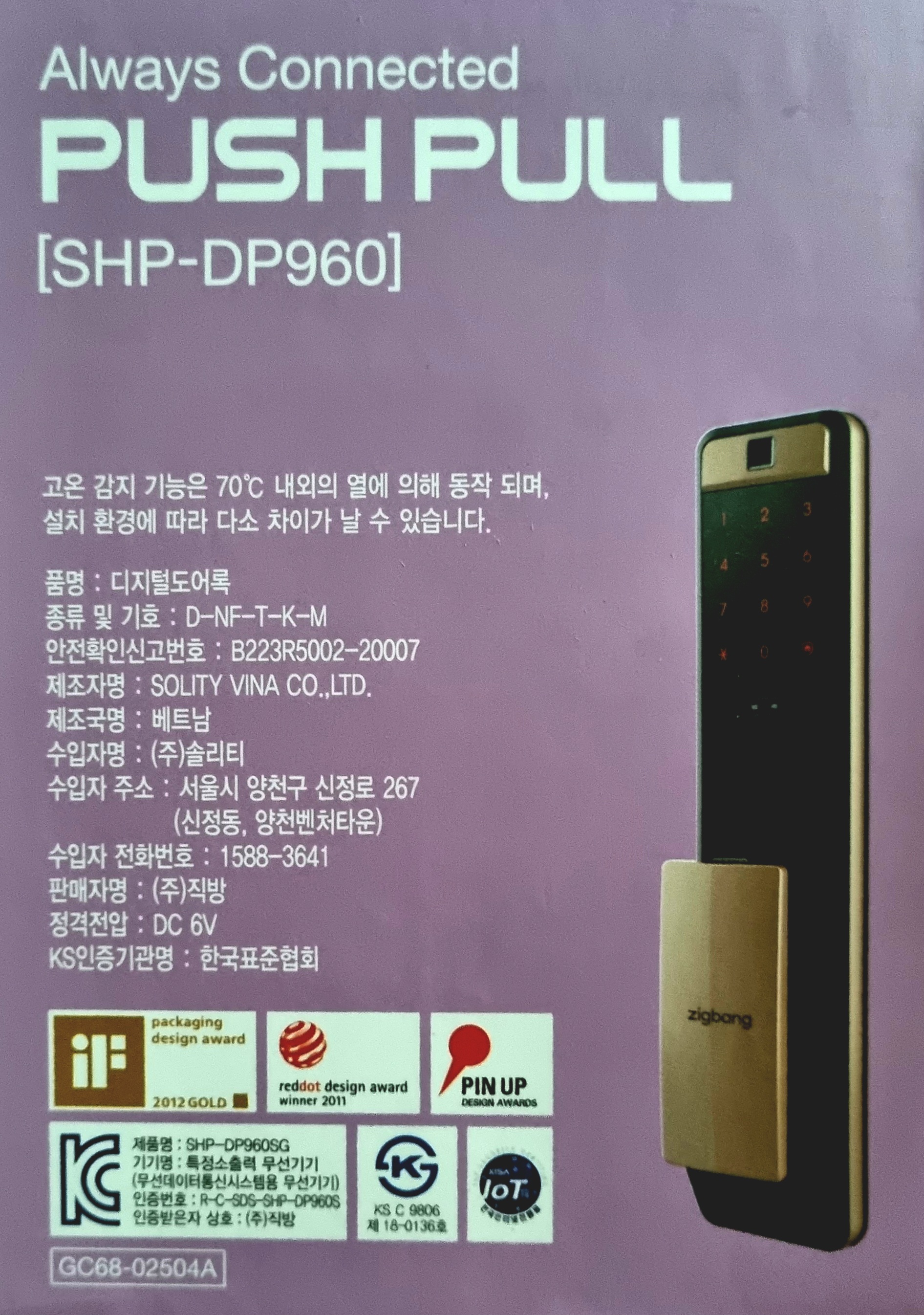

푸시풀 도어락 중 가장 프리미엄 모델인 SHP-DP960 Plus
- 상품 박스에는 SHP-DP960 으로
- 스마트도어락 앱에서는 SHP-DP960SG
로 표시된다.
예전에는 삼성SDS에서 판매하였는데, 삼성 SDS 도어락 사업부를 직방이 인수하면서 직방 브랜드로 변경되어서 판매중
실버 색상이었던 기존 960 모델이 리뉴얼 되면서 SHP-DP960 Plus 로 통용되고,
골드로 색상 변경, 지문인식률 향상, 건전지 수명 2개월 연장 등의 개선이 있었다.
인터넷 가격비교사이트에서 49만원, 공동구매 가격도 49만원인데,
방산시장 쪽 오프라인 가게로 문의하면 훨씬 저렴한 가격에 구매가 가능하다.
(온라인에 가격 정보를 공개하면 안되므로 궁금하다면 네이버카페 셀프인테리어에 가입해서 검색해보길!)
도어락 DIY를 위한 준비물
- 32mm 홀쏘
- 전동드릴 (최소 12v 이상되는 것)
- 십자드라이버 (혹은 드릴에 십자드라이버가 있어도 가능)
- 가위(옵션)
- 표준 방화문이 아니거나 기존에 도어락이 없었다면 68mm 홀쏘
=> 이 경우는 DIY 보다 장착기사를 통하는 것을 추천
이케아 전동드라이버로 뚫어보려 했으나 힘이 부족해서 실패하고,

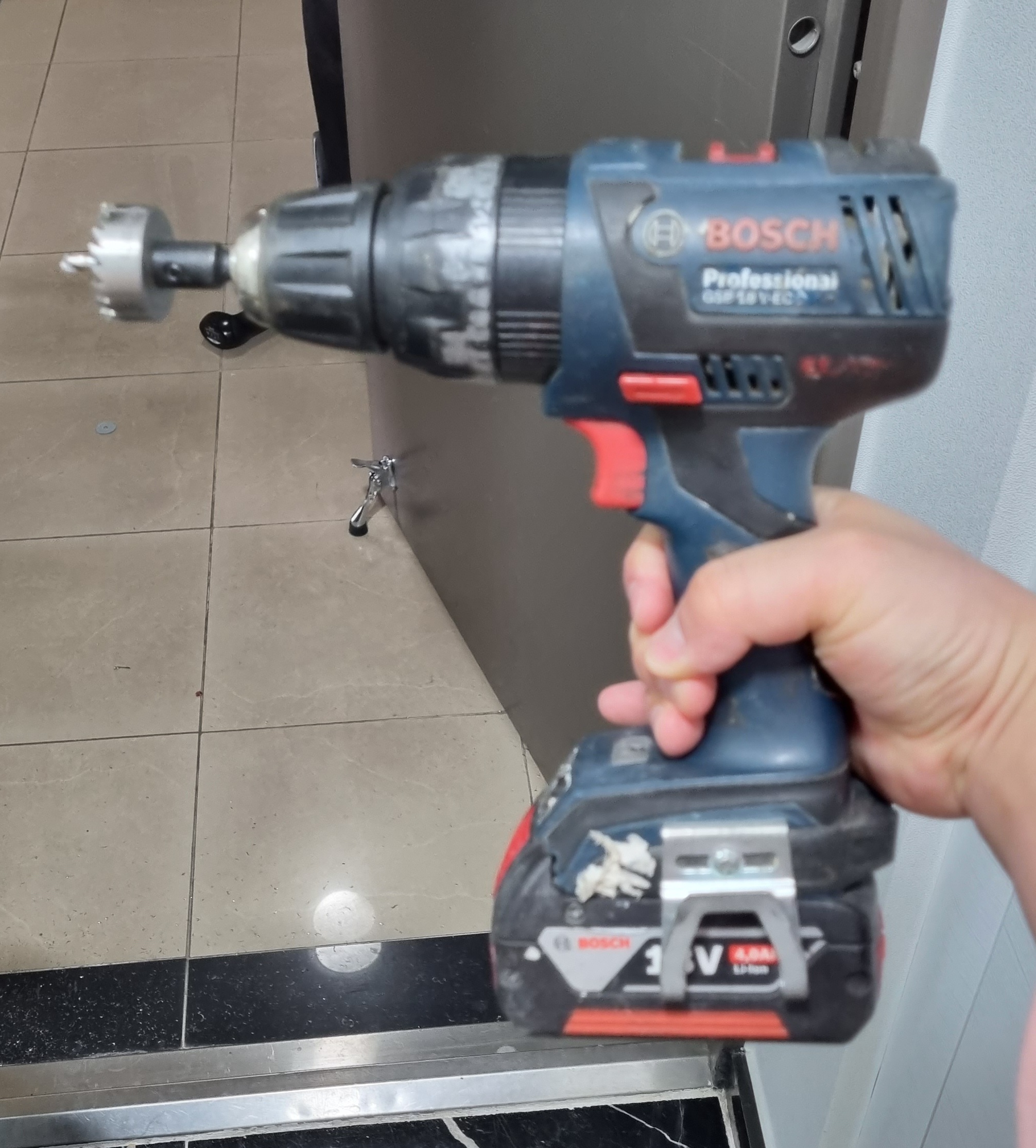

아파트관리실에서 보쉬 전동드라이버를 대여했다.

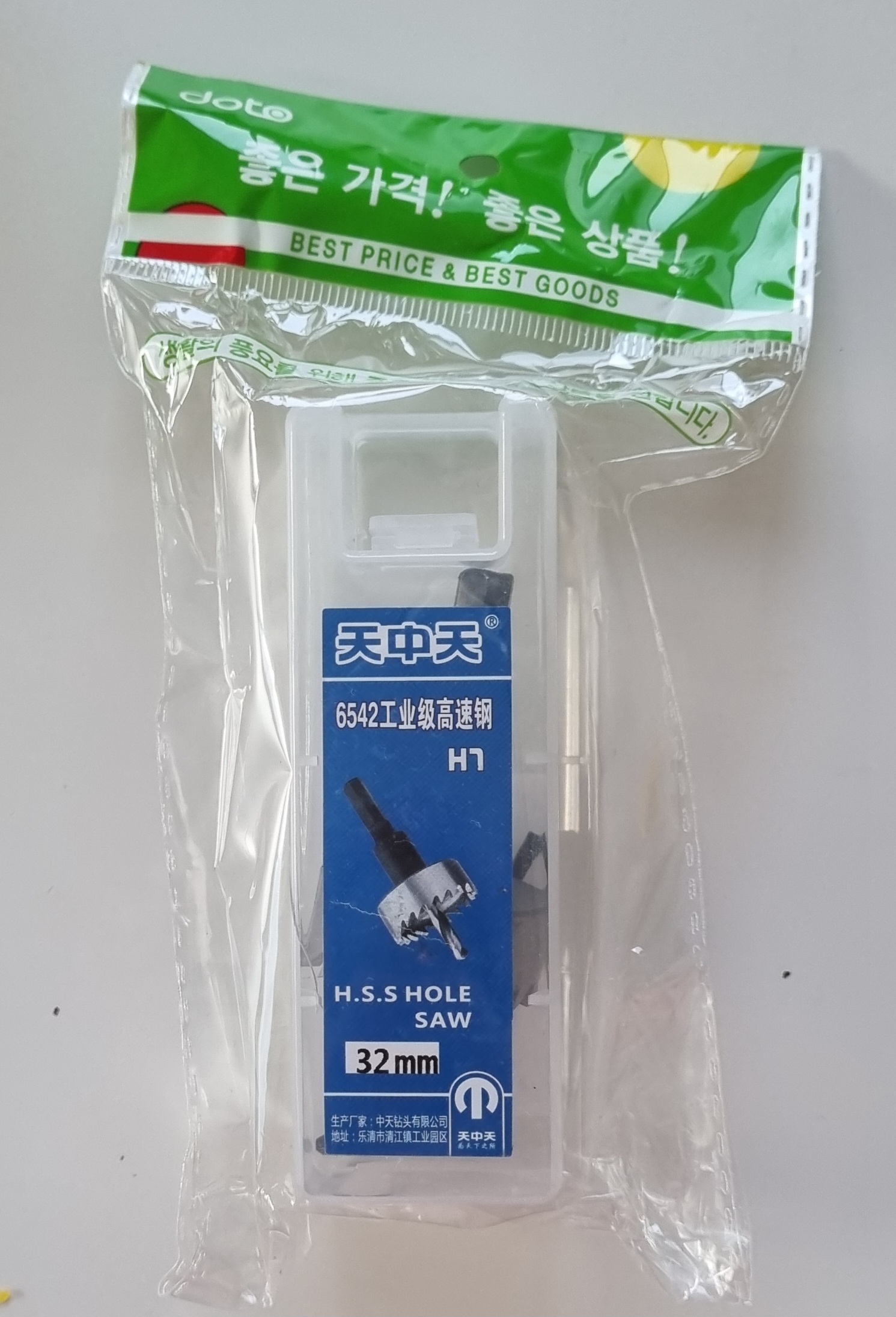

HSS 홀쏘는 쿠팡에서 6500원에 로켓배송!
링크: https://link.coupang.com/a/bmzRp6
HSS 철공용 홀커터 홀쏘 32mm 1개
COUPANG
www.coupang.com
"이 포스팅은 쿠팡 파트너스 활동의 일환으로, 이에 따른 일정액의 수수료를 제공받습니다."
작업 순서는 아래와 같다.
- 기존 도어락 제거
- 문틀 걸리는 부분 교체
- 부가작업 및 새 도어락 설치
> 홀쏘로 구멍뚫기
> 모티스 걸림 방향 전환

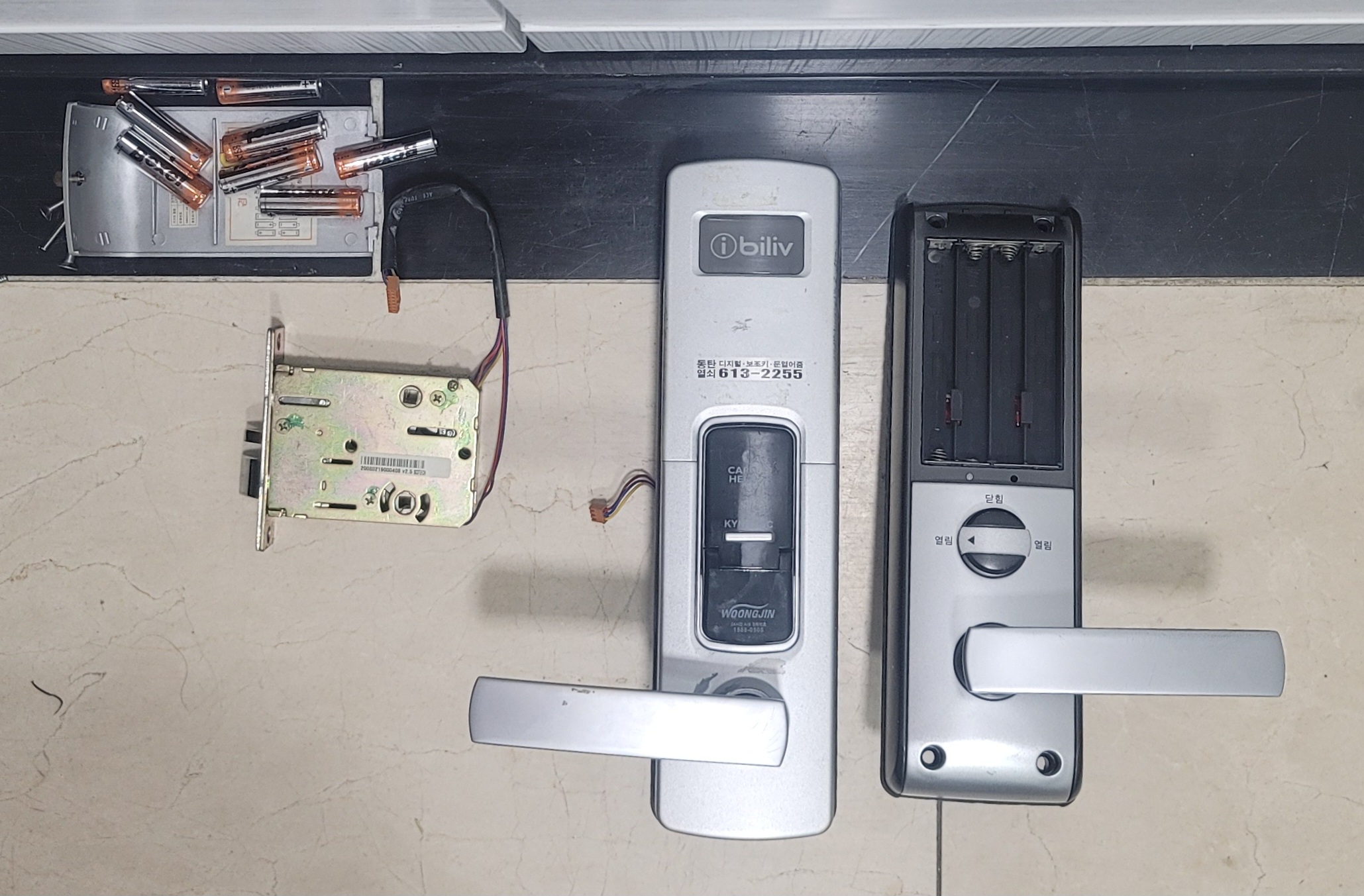

- 기존 도어락 제거

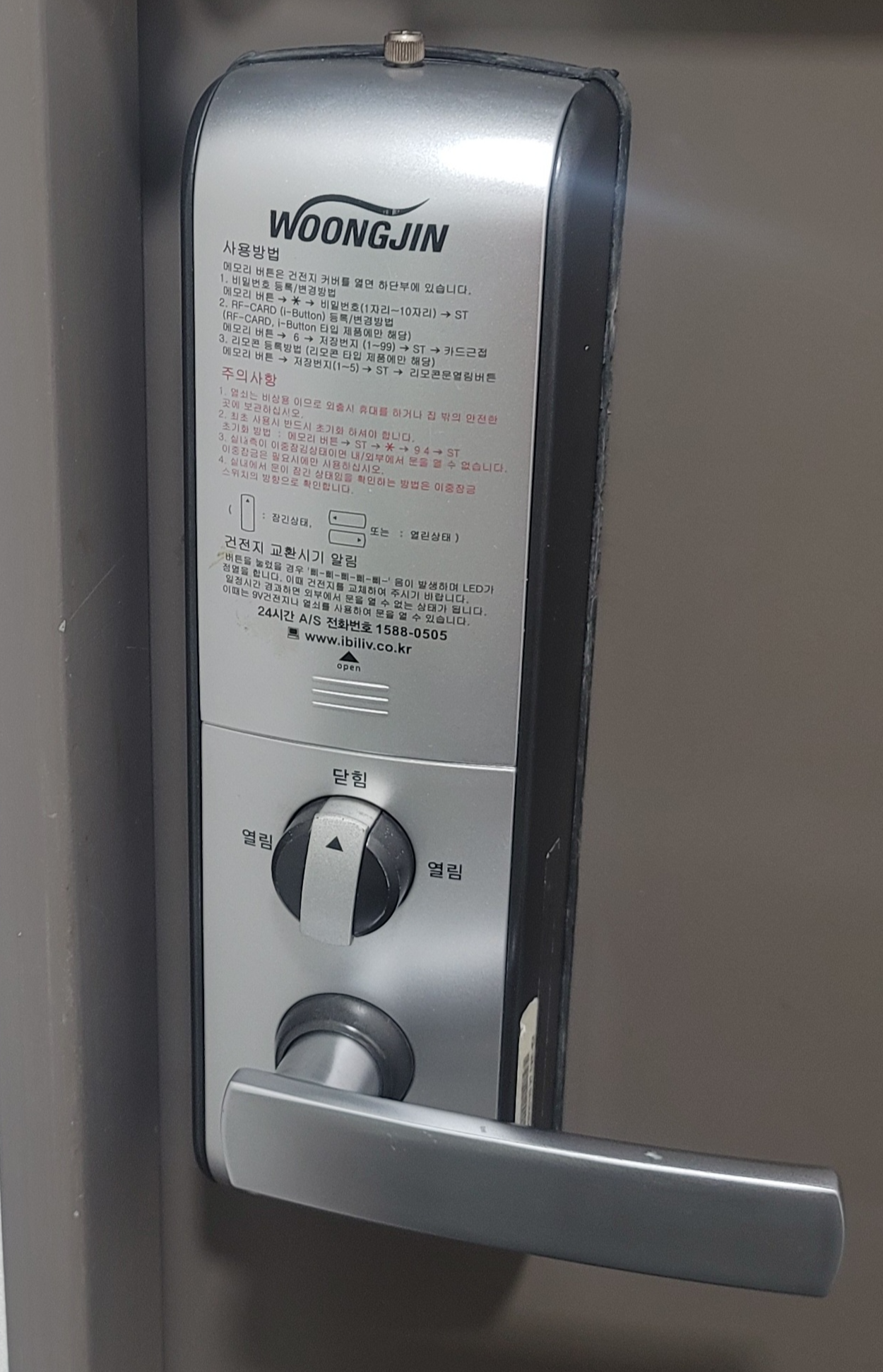

16년이나 된 예전 도어락 - 웅진에서 도어락을 만든건 처음 알았음
- 집 안쪽의 배터리 커버를 열고 배터리를 모두 제거한 다음
- 위 / 아래의 나사 4개를 풀고, 도어락 뒷판을 2~3cm 정도 뜯어서 기판에 연결된 2개의 선을 뽑음
- 도어락 앞 / 뒤 양면을 뽑아냄
- 모티스를 고정하고 있는 나사 2개를 풀고 모티스 분리
두달에 한번씩 배터리 8개를 교체해야 했던 영감님..
이제 배터리 없어 문 안열릴까 하는 걱정은 해방!!

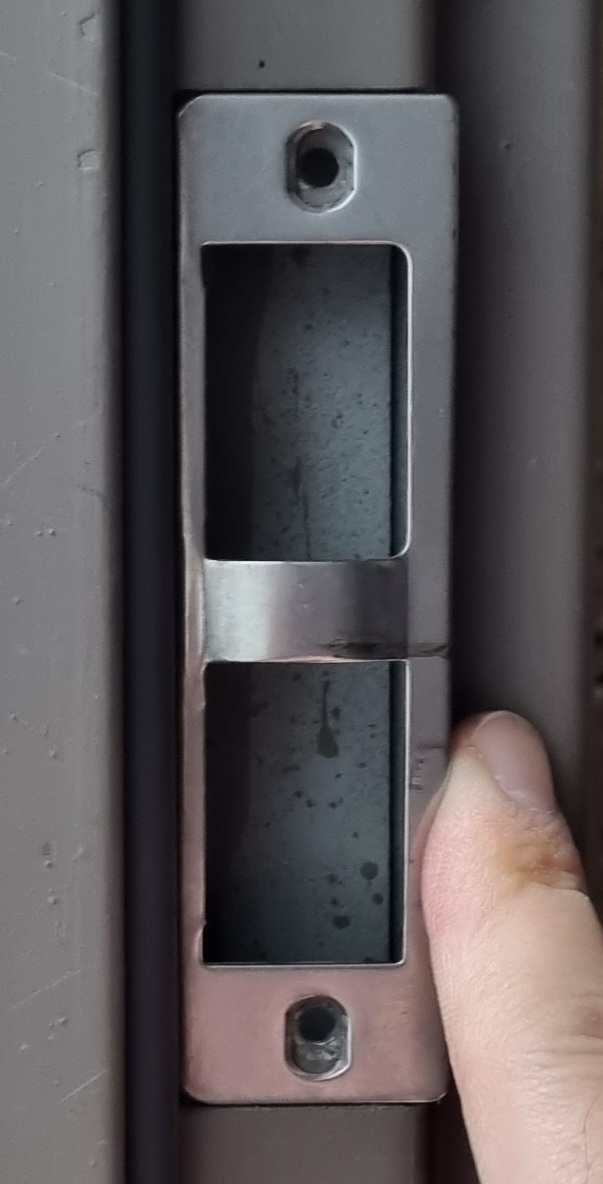

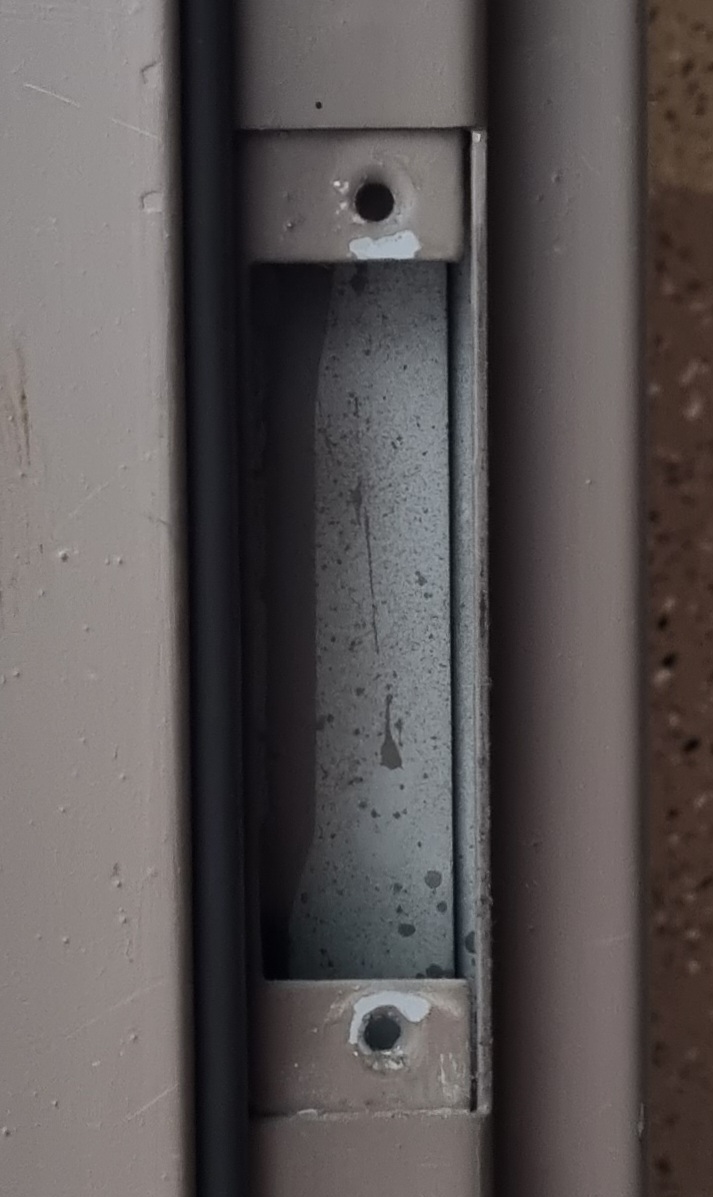

- 문틀 걸리는 부분 교체

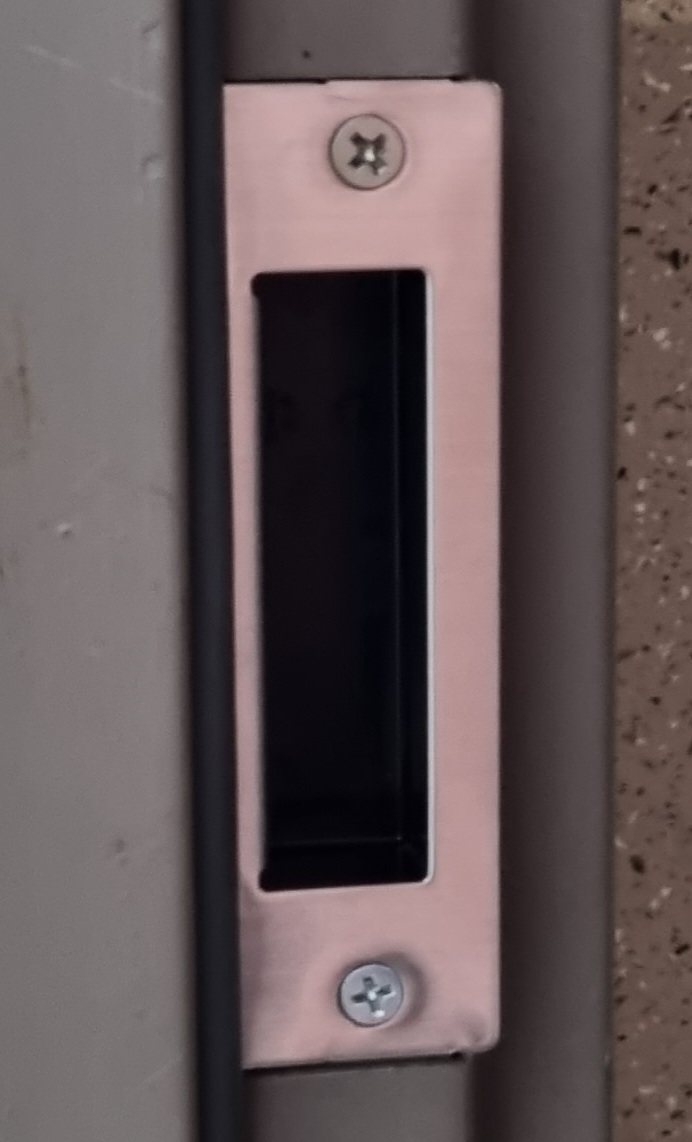

- 기존 고정판의 위/아래 나사 두개를 풀어서 고정판을 제거하고
- 새 도어락에 포함된 가이드와 고정판 장착
- 새 도어락 설치

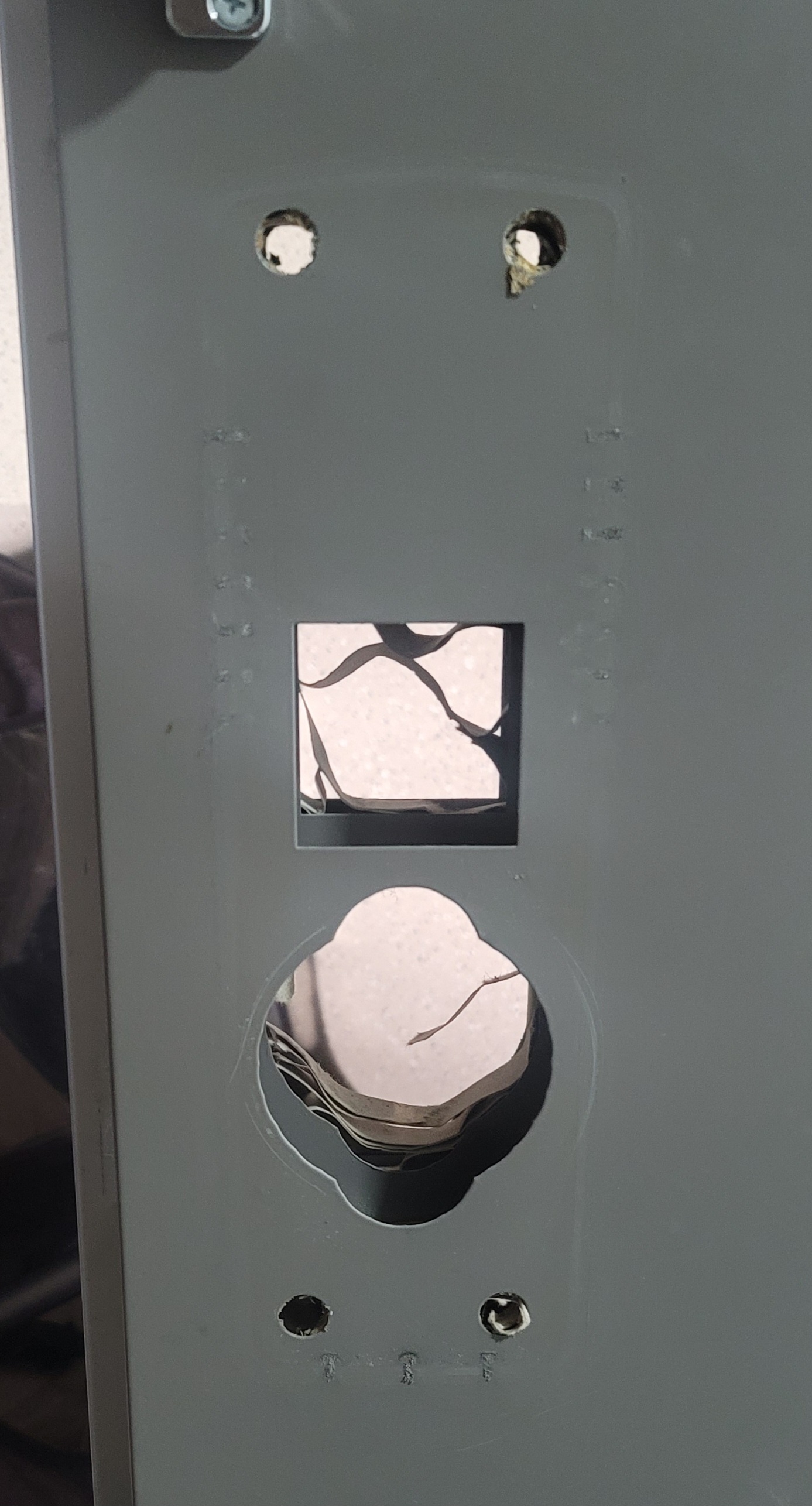

가장먼저 할 것은 새 도어락에 맞게 방화문에 구멍 뚫기

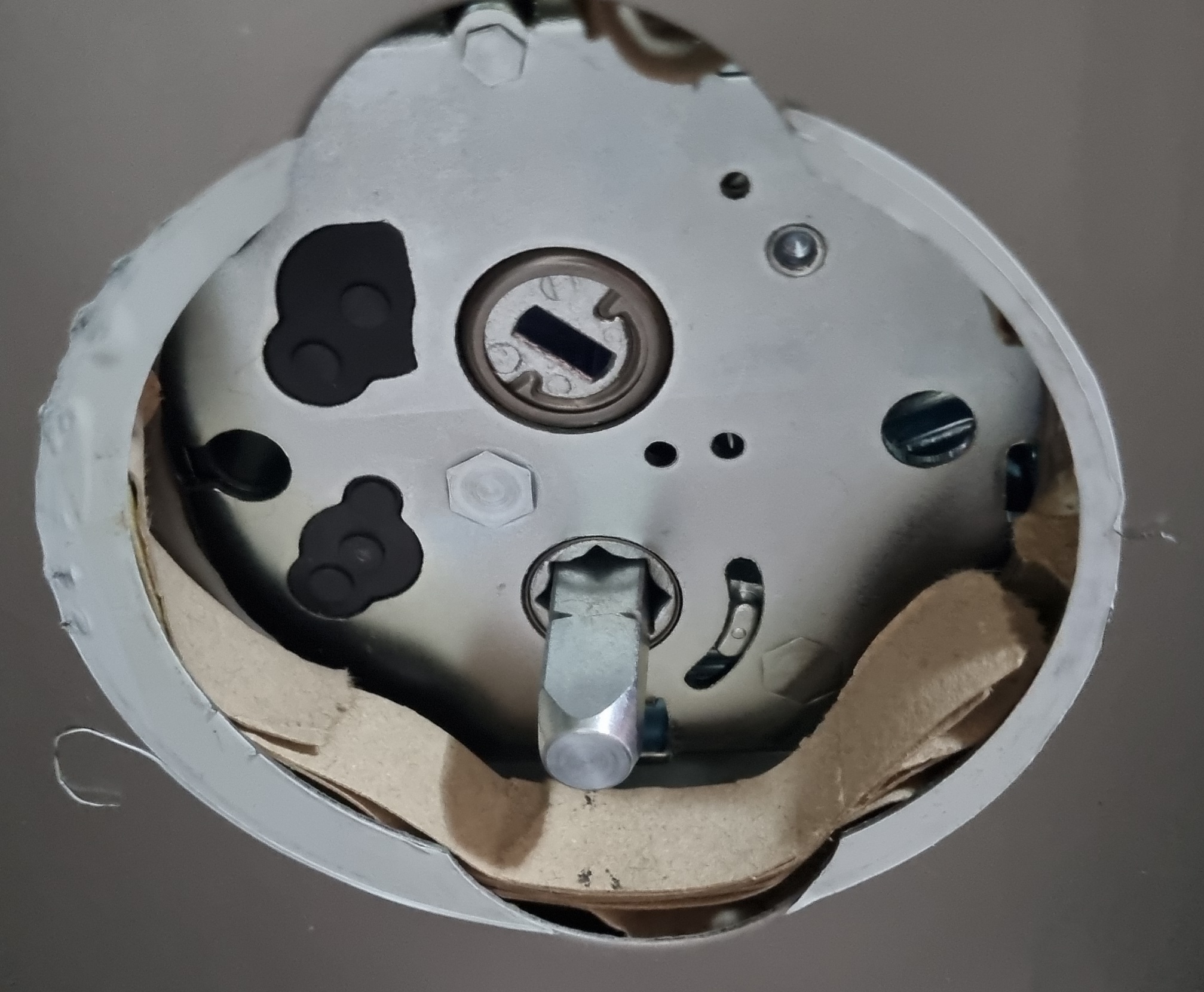

기존 도어락은 위와 같은 구멍이 뚫려서 장착 되어 있었는데,

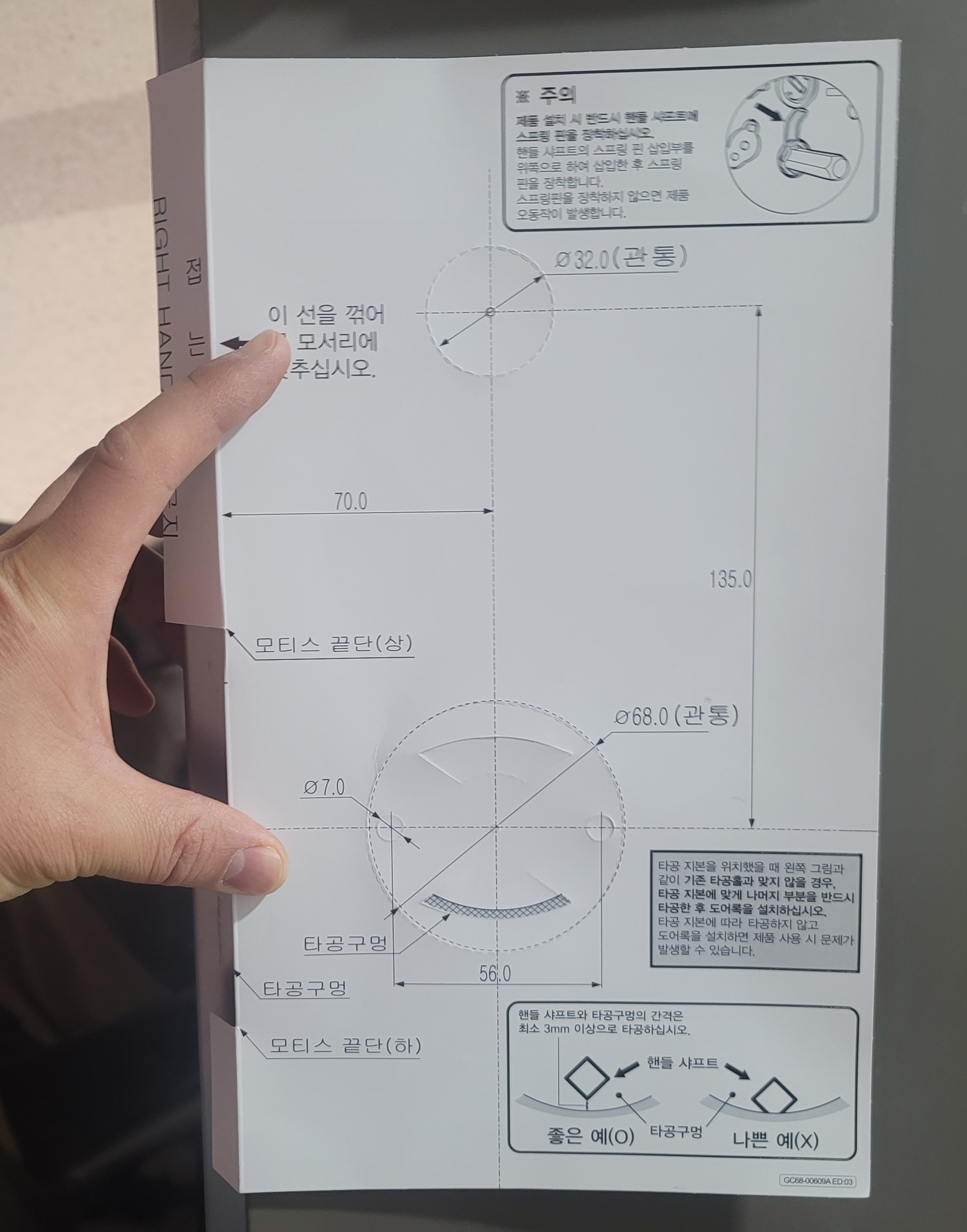

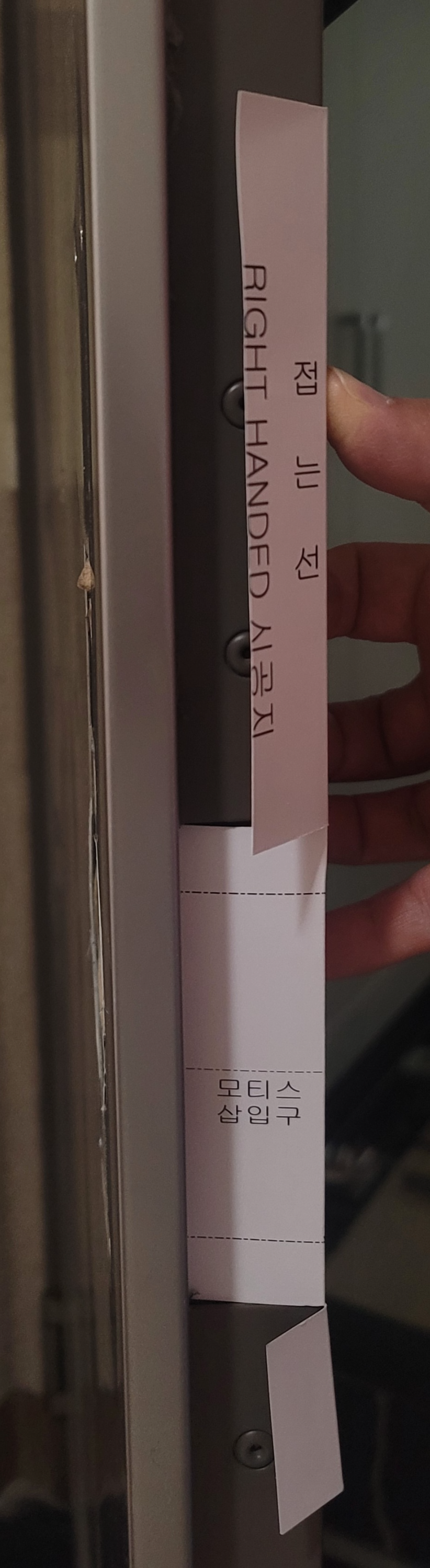

직방 도어락의 경우 아래 도면처럼 위쪽에 32mm 구멍이 추가로 필요해서 뚫어야 한다.
도면을 맞추는 기준은 모티스 삽입구 상/하단을 기준으로 맞추면 되고,
우리집의 경우 방화문에 턱이 있어서 도면이 밀착되지 않길레, 방화문 두께에 맞추어 도면의 여유부분을 잘라내었다.
혼자서 작업해서 중간 과정은 없지만,
뚫고 보니 5겹이던 방화문.

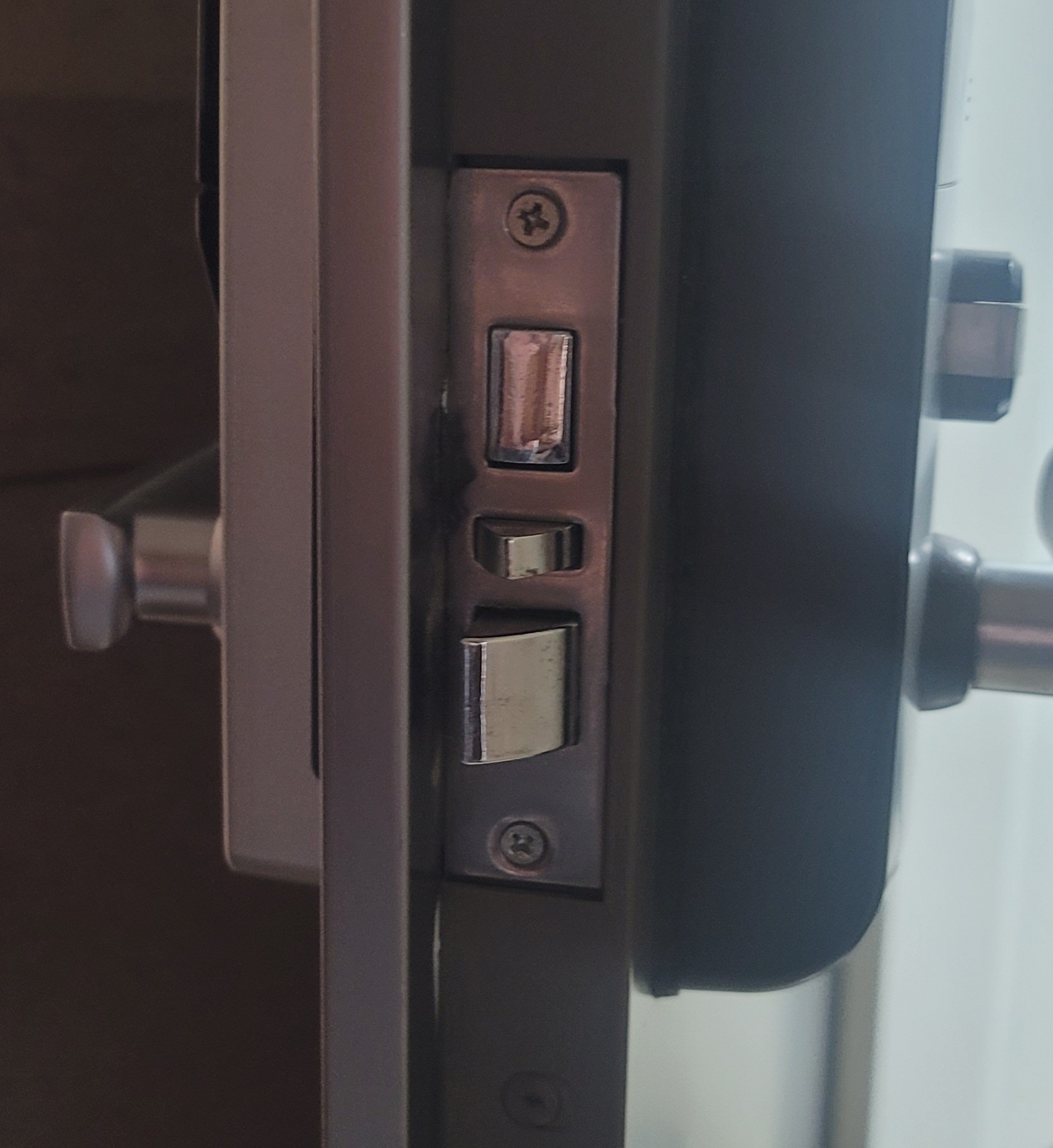

다음은 모티스 장착

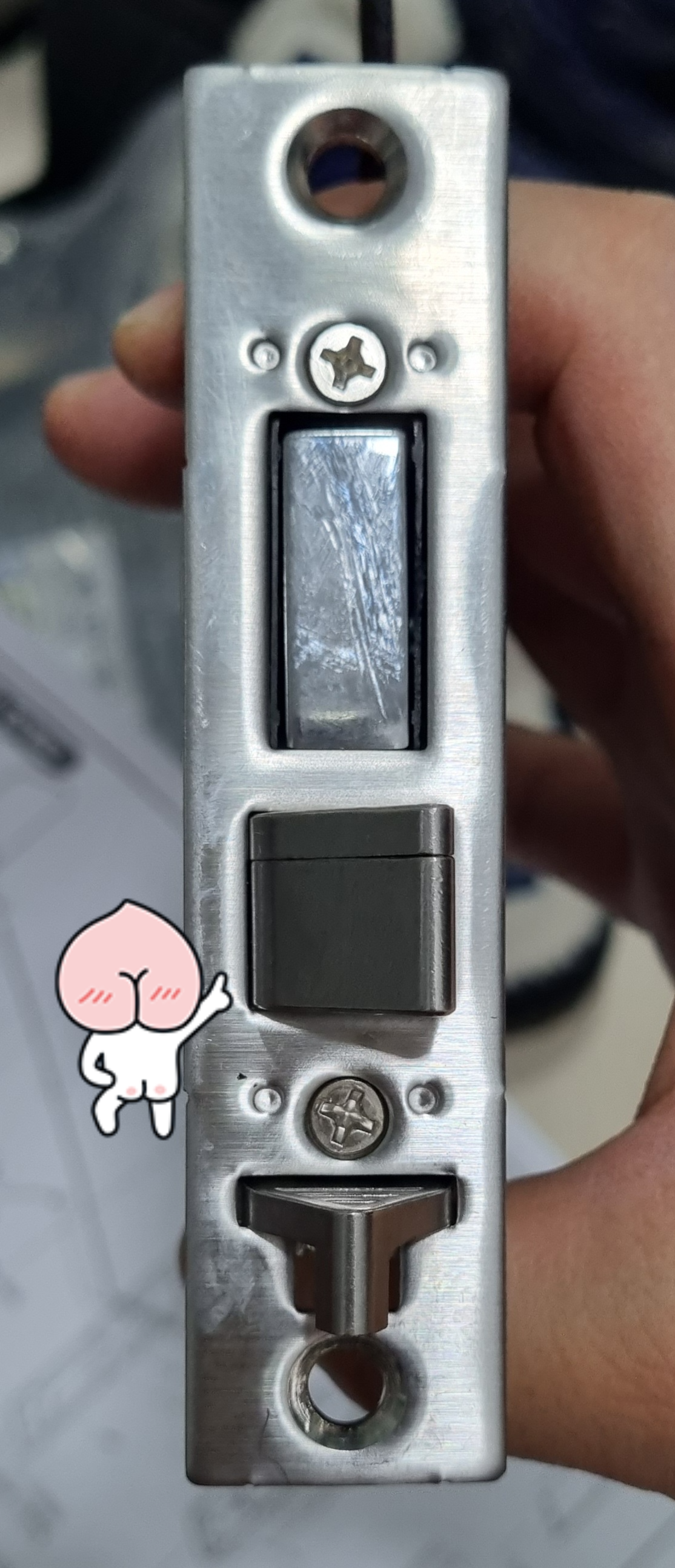

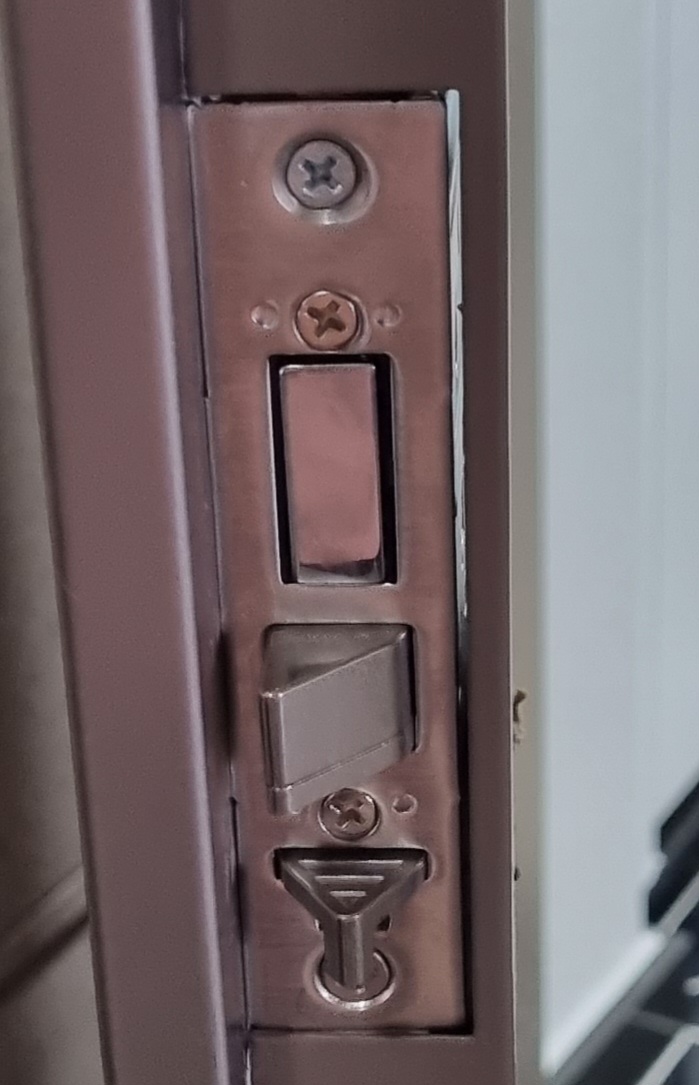

안쪽에서 문을 밀었을 때 오른쪽으로 열리는 형태인 우리집은 걸쇠의 방향이 반대라 변경해 주어야 함
모티스의 나사 두개를 풀고, 쇠판을 제거한 후 걸쇠를 빼서 180도 돌려서 장착하고 역순으로 조립
모티스를 방화문 중간으로 밀어넣고, 위 아래 나사를 잠그면 되는데,
이 때 모티스에서 나오는 선을 잘 챙겨야 함

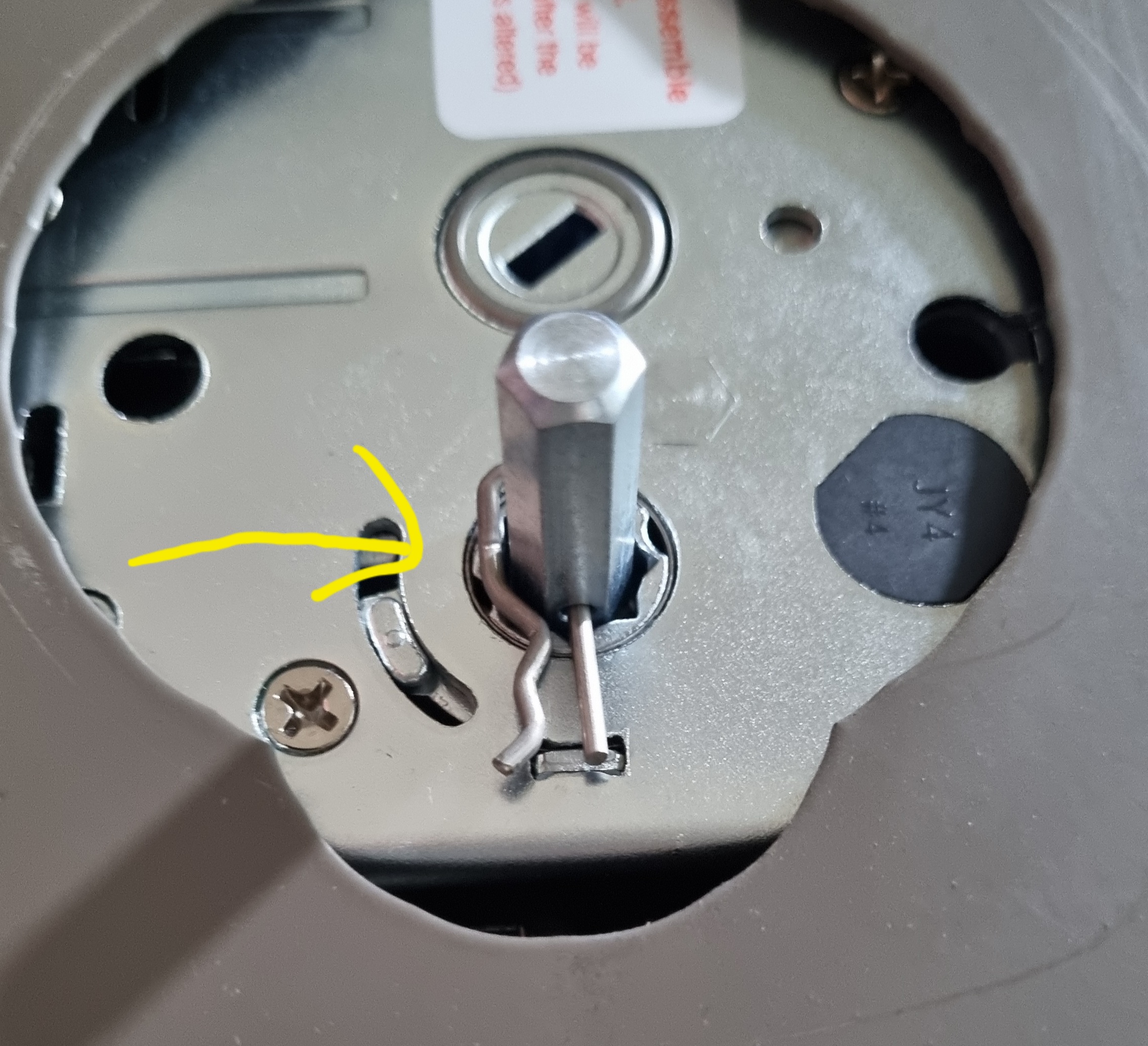

집 외부에서 안쪽으로 쇠막대의 사각 부분을 잡고 안으로 밀어넣고, (안쪽의 클립 구멍이 수직이 되도록 맞추어야 함)
집 안쪽에서 클립을 위에서 아래 방향으로 밀어넣어 고정시키면 모티스 장착은 완료
다음은 외부 도어락 장착

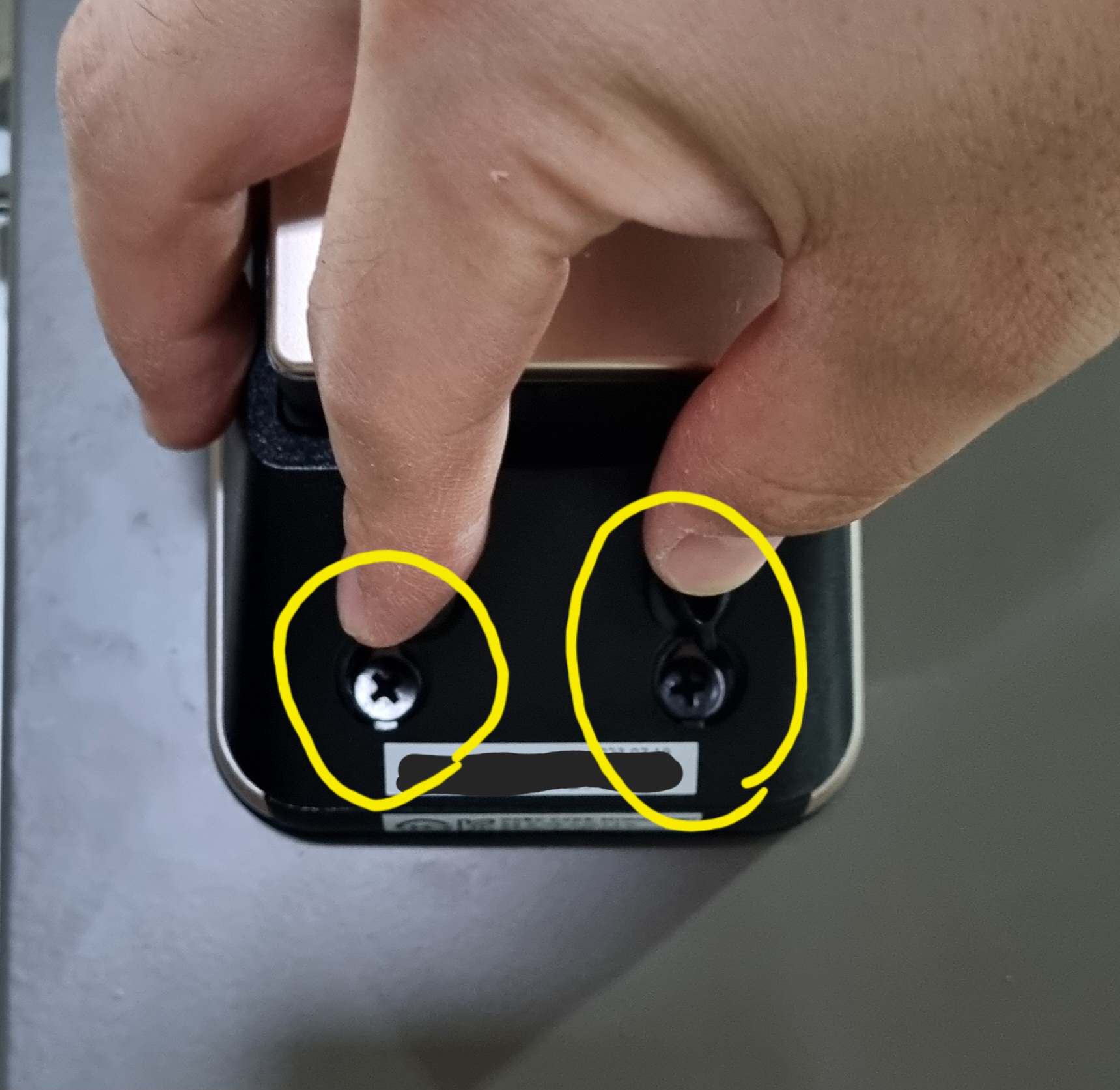

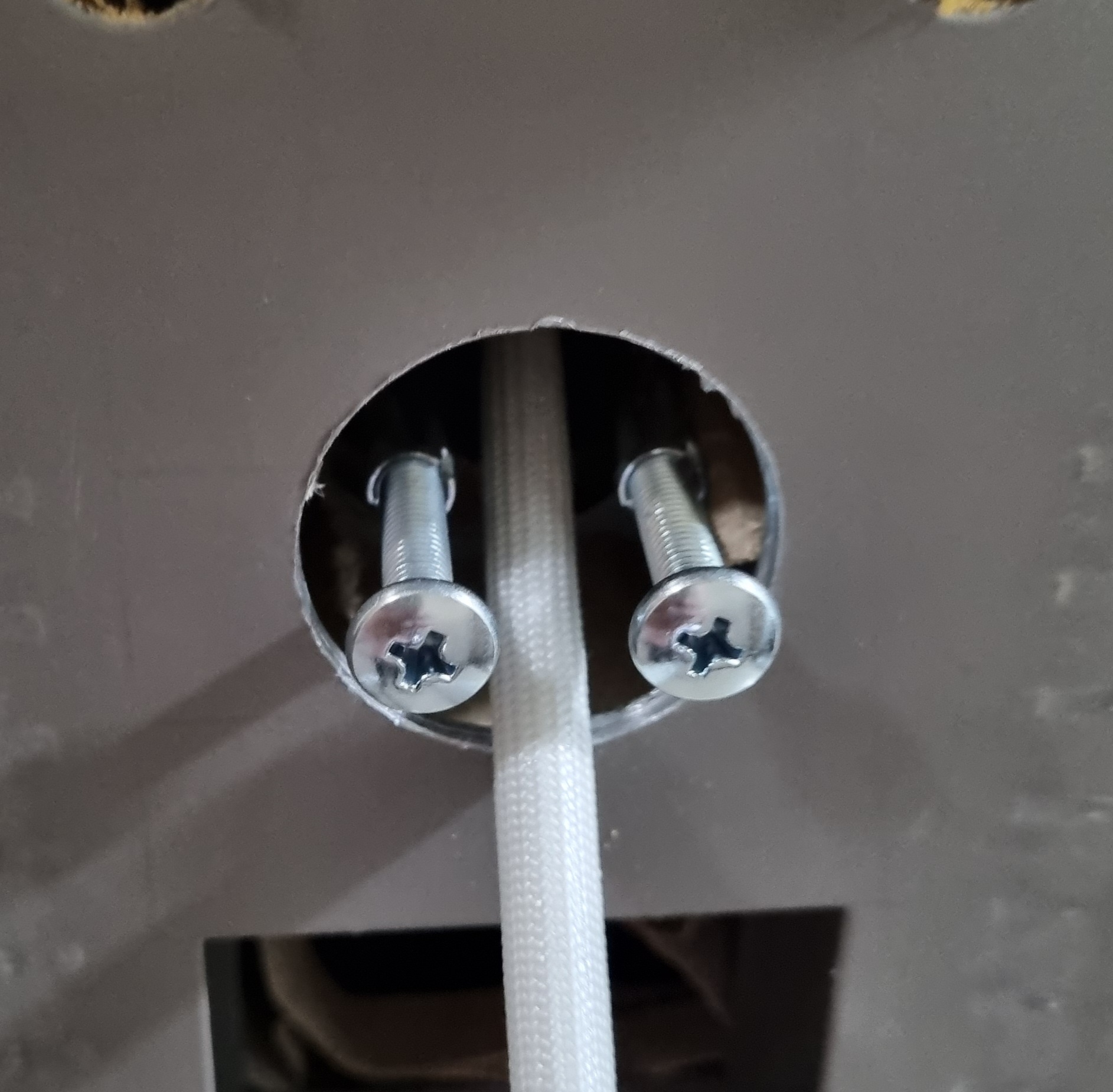

외부쪽 도어락 뒷편에 나사 두개를 5mm 정도씩 잠금 (뒷 패널을 걸치기 위한 부분이므로 꽉 잠그지 말것)
그런 후 상단에 뚫은 32mm 구멍에 해당 나사가 들어가도록 외부 패널 조립
외부 패널과 모티스에서 나오는 선은 걸리지 않도록 적당히 뽑아주는 센스
이제 집 안쪽으로 들어와서,

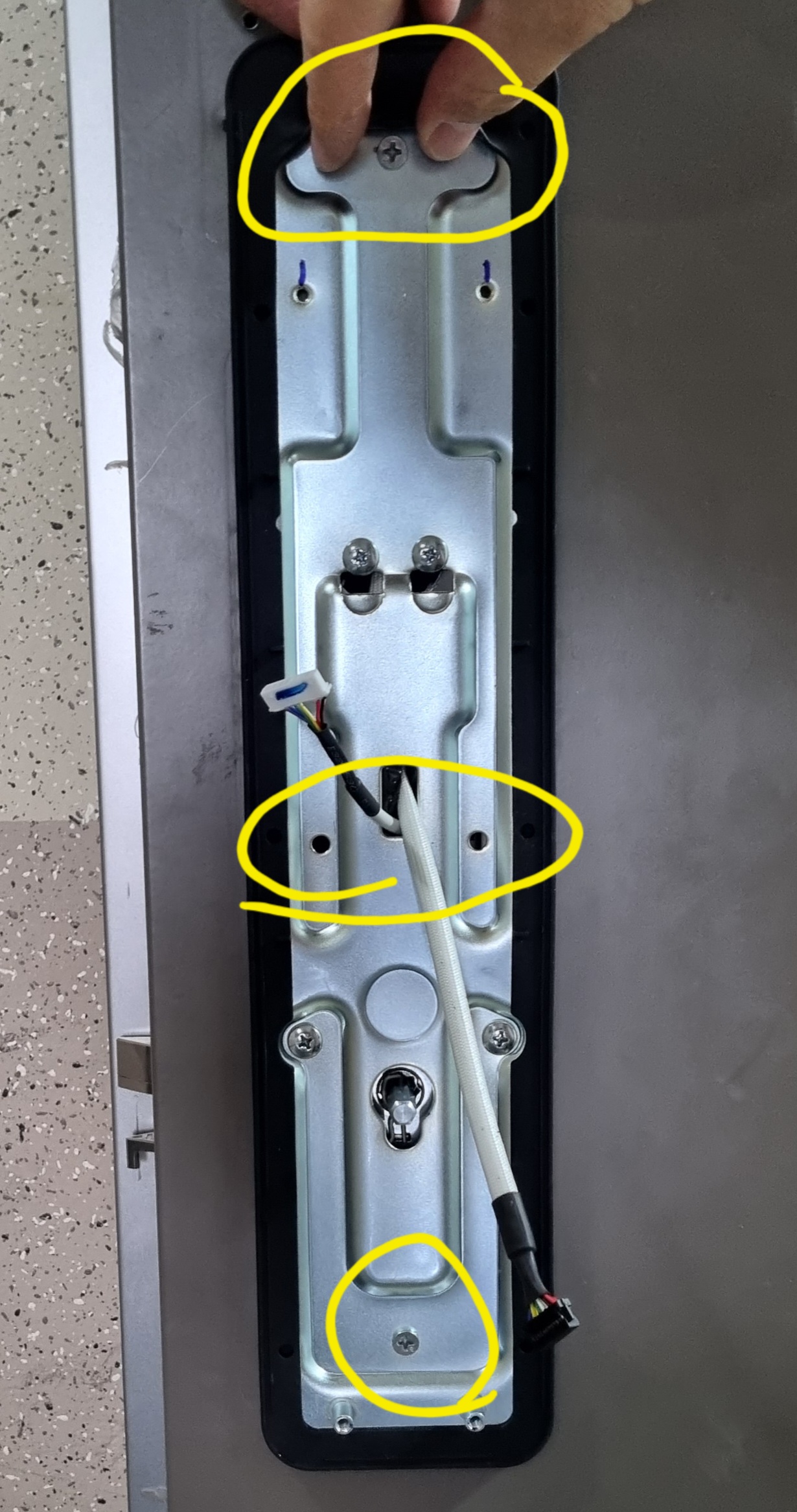

안쪽 쇠판의 중앙부분으로 선 두개를 밀어넣어주고,
외부패널의 나사에 안쪽 쇠판을 걸어준다 (쇠판의 구멍 두개와 나사를 맞춘 후 아래로 쇠판을 내려주면 걸리면서 고정
좌측 이미지의 아래쪽 홀 2개에 동일한 나사 2개를 사용해서 4개 나사를 모두 잠궈준다.
그 후에 4개의 피스 (못 끝이 철판을 뚫을 수 있도록 드릴날 처럼 된) 를 박아야 하는데,
우측 이미지에 표시한 4개 구멍에 잠그면 됨. (위쪽 하나가 고무패킹안에 숨어있음)
거의 마지막!!

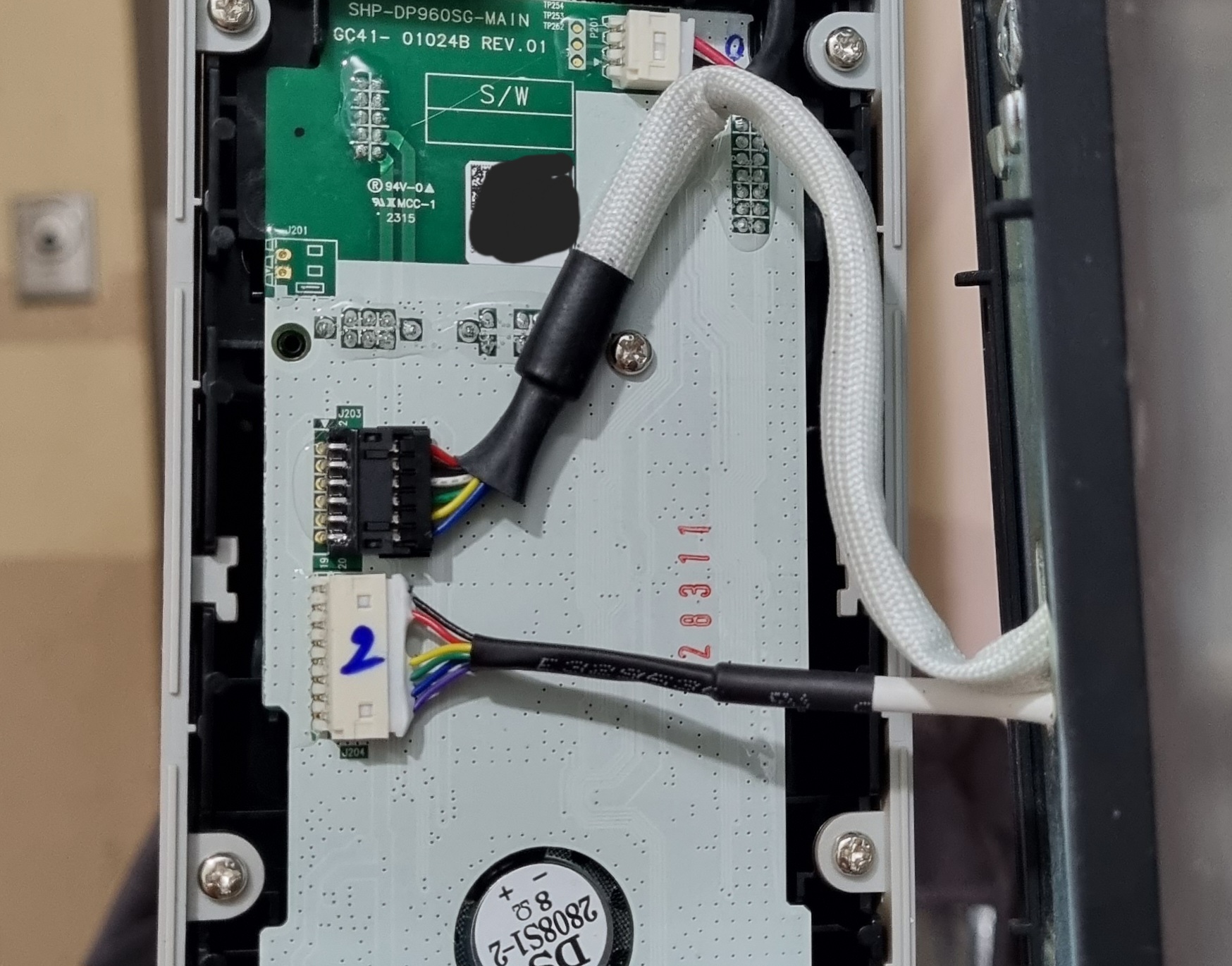

도어락 안쪽 패널에 위 이미지처럼 선 2개를 연결하고 (뒤집어서는 안들어감. 힘으로 하지 말고, 소켓 모양을 잘 보고 넣을 것)

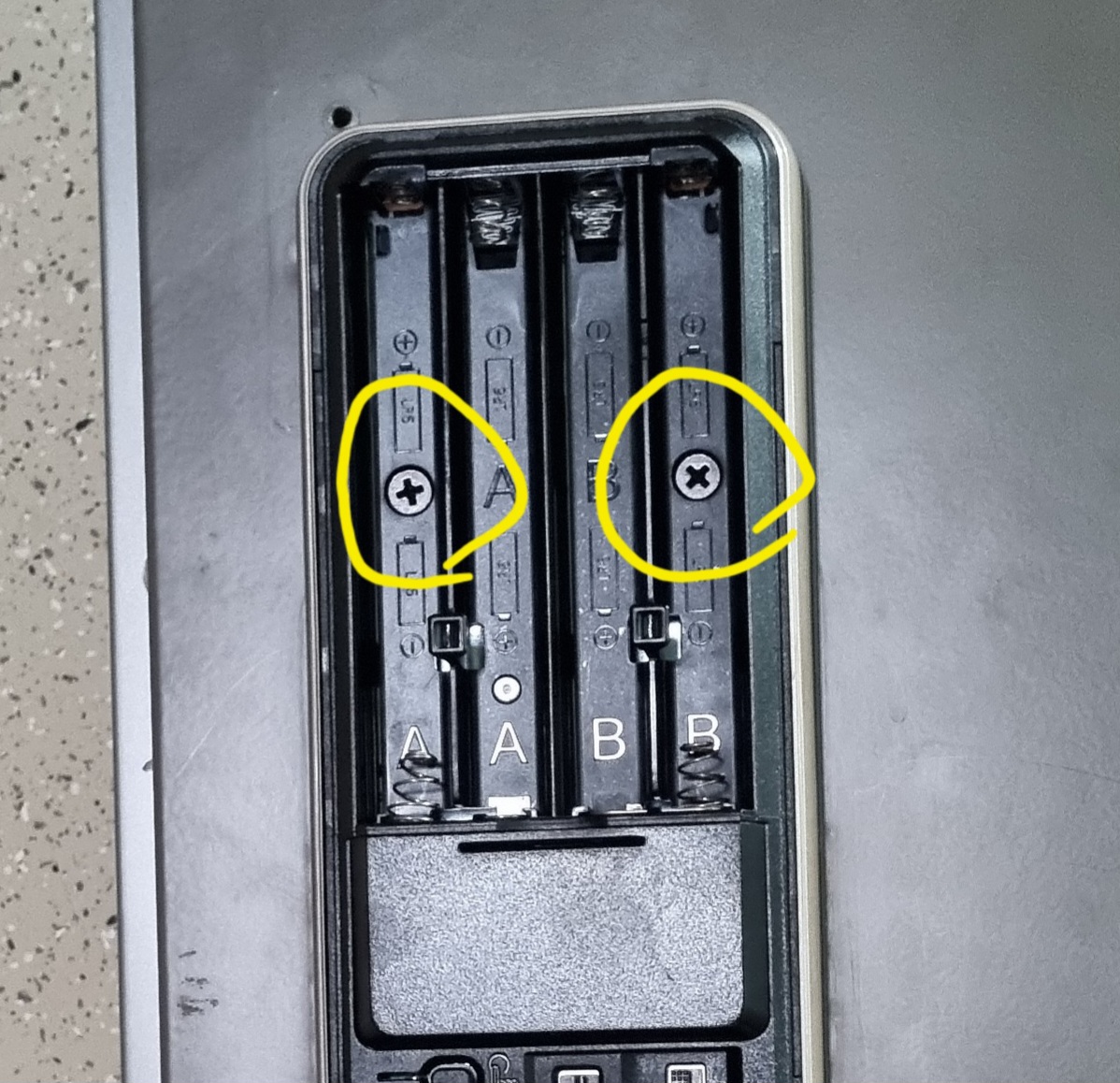

안쪽 패널을 덮은 후 이미지에 표시한 4개의 나사를 잠금

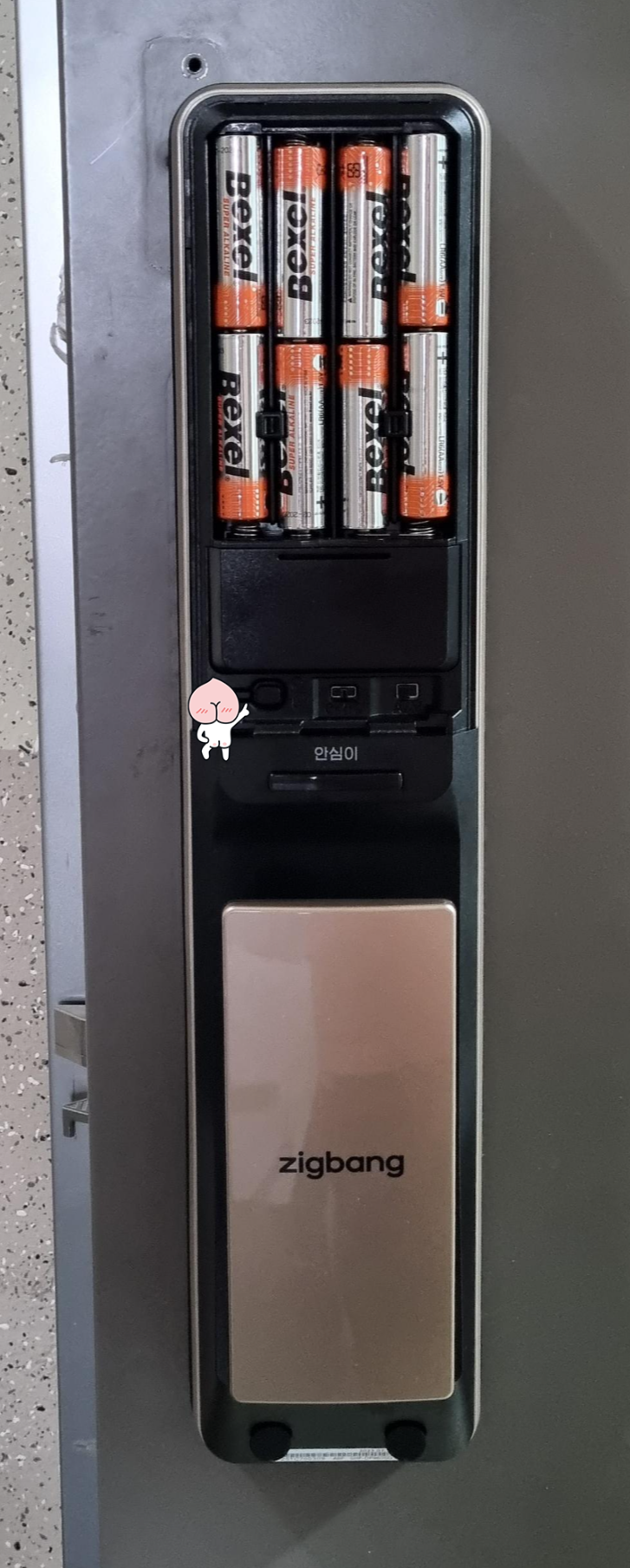

배터리 8개를 넣고 좌측 하단의 설정버튼을 이용해서
비밀번호 / 지문 / 태그카드 설정, 와이파이 등록 등을 하고,
잘 동작하는지 확인

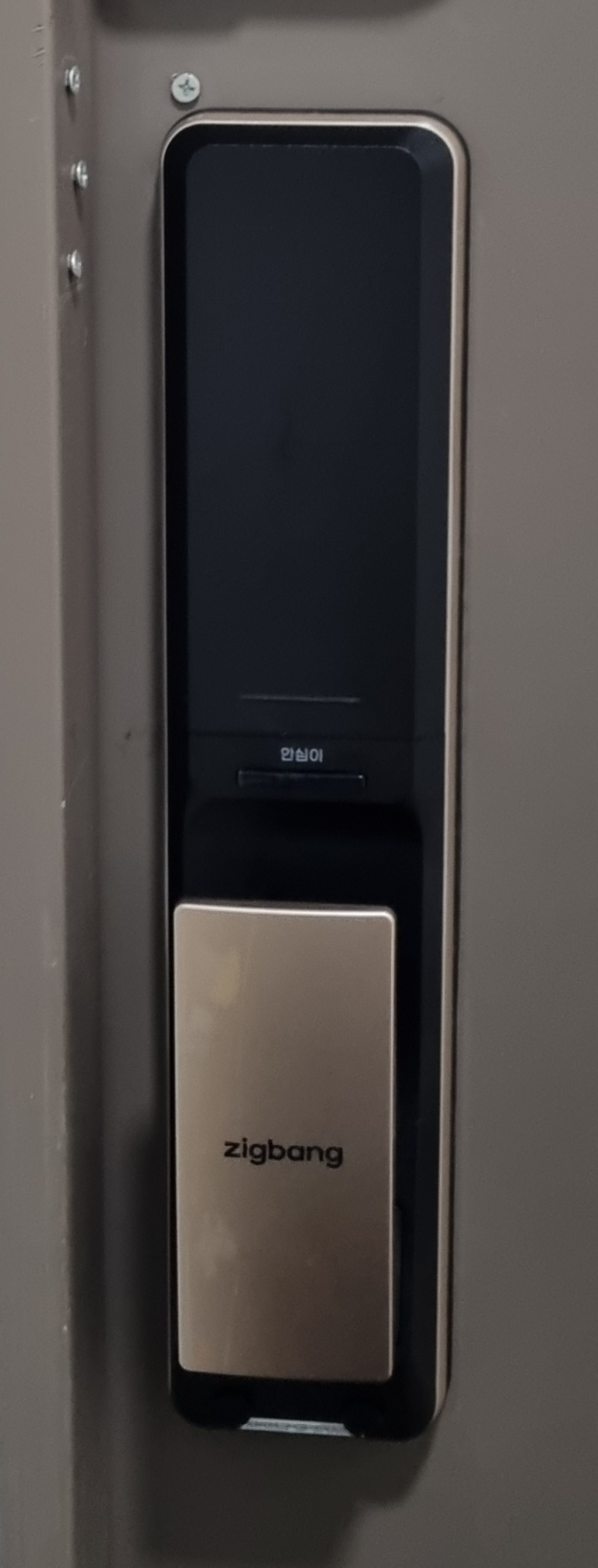

배터리 커버를 닫으면 장착 완료
지문인식 속도가 0.3초대라 정말 빠르고,
SmartThings 를 연동하면 삼성페이를 이용한 원격 문열기/문닫기 기능,
앱을 이용한 문열기, NFC를 이용해서 휴대폰 화면 on 상태에서 태깅하여 문열기 등 신문물을 마음껏 누리면 됨
끝!
